用途：
STFB型阻容吸收器有效地降低了振蕩頻率和過電壓波頭的上升陡度，電阻電容的接入有效阻尼和衰減了過電壓的振蕩，解決了MOA對高頻過電壓信號響應速度較慢而起不到保護作用的問題。解決了真空斷路器、真空接觸器在關合、開斷電動機和變壓器等感性負載時，容易產生截流過電壓、多次重燃過電壓以及三相同時開斷過電壓的問題。STFB型阻容吸收器可以廣泛地應用于發電、供電系統和企業的電力電網中，用來保護電動機、電抗器、變壓器等電氣設備的緣不受大氣過電壓及各種真空開關在關合時引起的操作過電壓的侵害。
特點：
阻容吸收器由于有間隙，在正常運行情況下與系統有效隔離，使氧化的荷電率為零，電容器不會向系統提供電容電流，也不受電網中諧波的影響。
有效地降低了波頭的上升陡度，降低了振蕩頻率，解決了MOA對高頻過電壓響應速度較慢而起不到完全保護設備緣的作用問題。
在系統發生較高諧振過電壓時，由于間隙擊穿，在電網中突然接入電容，破壞了諧振條件，有利于消除諧振過電壓。
不會向電網提供附加的接地電容電流。所以在確定電網中性點接地方式時，不必考慮STFB阻容吸收器的阻容回路的負面影響。
STFB阻容吸收器采用四式接法，既可以保護相對地，還可以保護相間緣。
使用條件：
1、適用于戶內(需戶外使用，可另行設計)。
2、環境溫度：使用環境溫度-40℃~+40℃。
3、海拔高度不超過2000m。
4、額定頻率：48HZ~62HZ。
5、地震烈度7度及以下地區。
6、安裝點系統的短時工頻電壓升高應不超過阻容吸收器的持續運行電壓。
7、若有特殊要求，請在訂貨時予以說明。
結構形式：
1、采用四星型接法，有效地保護了相間及相對地的過電壓。
2、電容器為干式，間采用聚丙烯金屬化鍍膜，具有自愈功能。
3、阻容吸收器采用高壓電纜外引結構，體積小、重量輕。
4、阻容吸收器采用了伏—安特性十分異的氧化鋅閥片，而具有殘壓低、容量大、可靠性高等特性。

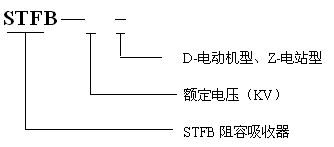

型號及技術參數：
技術參數：
阻容吸收器的技術數據見表一：
|
產品
型號 |
系統額
定電壓
（KV） |
最高運
行電壓
（KV） |
工頻放 電電壓 （有效值）（KV） |
操作沖擊
電流殘壓 |
1.2/50μS 沖擊放電 電 壓 |
8/20μS 雷電沖擊殘壓 |
圖
號 |
||
|
2.5KA |
5KA |
||||||||
|
峰值（不大于）（KV） |
|||||||||
|
STFB-6-D |
6 |
7.6 |
10.4 |
14 |
15 |
15 |
|
1 |
|
|
STFB-6-Z |
6 |
7.6 |
14 |
20.4 |
20.4 |
|
24 |
1 |
|
|
STFB-10-D |
10 |
12.7 |
17.2 |
23.1 |
24.8 |
24.8 |
|
1 |
|
|
STFB-10-Z |
10 |
12.7 |
24 |
33.8 |
33.8 |
|
40 |
1 |
|
|
STFB-35-Z |
35 |
42 |
75 |
105 |
105 |
|
119 |
2 |
|
外型及安裝尺寸：
圖一
圖二
試驗及安裝:
一、試驗方法及注意事項
1、試驗方法：
試驗原理接線如圖所示。
V1—電壓表 A1—數字電流表
按原理圖將相關儀表和設備連接好。測試前應首先將電流繼電器LJ的整定值調至最小值（作為后備保護），然后將試驗變壓器空載升壓，電流繼電器LJ應不動作，將數字電流表A1的量程調至交流1020A（5KVA及以下容量試驗變壓器可不加限流電阻R）。
工頻試驗電壓分別加在被測試品的A和D、B和D、C和D、A和C、B和C、以及A和B上，緩慢調高試驗變壓器的輸出電壓，同時觀察電壓表及數字電流表A1，STFB間隙未擊穿放電時，數字電流表A1的讀數不會發生突變。當試驗變壓器的輸出電壓達到STFB的動作值時，STFB間隙被擊穿放電，數字電流表A1的讀數將突增，此時試驗變壓器的高壓輸出電壓值即為該STFB的工放值。
2、試驗注意事項：
a、戶內型STFB在做工放試驗時，應先將STFB放在鐵板上進行，鐵板同時可靠接地，鐵板面應略大于STFB下底面；
b、用戶在做STFB工放時,不能以電流繼電器LJ是否動作來作為STFB的工放數值的依據；
c、在做STFB工頻放電時,當觀察到電流表有明顯的增大時,要立即將調壓器回零,并切斷電源.切忌在放電后繼續升高電壓,以免損壞保護器；
d、用戶在試驗時如果發現其工放值超表一數值的-10%～＋20%允許范圍時,請仔細檢查接線是否正確、表計是否準確和調壓器炭刷是否接觸良好.如經檢查測試數據無誤,確已超出允許范圍時,請與我公司聯系；
e、用戶在做其它電氣設備絕緣試驗時,應將STFB連接線拆除；
f、試驗時,只有內部間隙放電,外圍任何部分不得有閃絡；
g、本產品每一至二年做一次預防性試驗,同時將STFB外表面灰塵清理干凈。
二、安裝及注意事項
1、戶內型可以水平安裝在各種不同型號的開關柜內,該類產品除直接與開關柜"A"、"B"、"C"三相及接地相("D"相)相連的四個線鼻子為裸導體外,其余部分被絕緣體封閉,因此它的相間、相對地(或柜體)的距離及對柜體安裝空間要求相應較小,可直接安裝在開關柜的手車底盤內或互感器室內；
2、帶有過電壓動作計數器（J）安裝尺寸及方法詳見《J過電壓動作計數器技術說明書》；
帶有在線監測儀(IM)安裝尺寸及方法詳見《IM過電壓在線監測儀技術說明書》；
3、STFB在和三相電源(A、B、C)及接地端(D)相連時,須注意以下事項：
⑴電纜外端裸露的連接線鼻子相互之間距離,應滿足不同電壓等級的不同相帶電導體之間保持的最小安全距離的要求；
⑵STFB保護器電纜線之間的安全距離及STFB保護器電纜線與不同相母線（或柜體）之間的安全距離應不小于該型保護器電纜出口處的相間距離（應在電纜拉緊狀況下）；
⑶高壓電纜長度要根據安裝位置進行選擇,長短要適當,過長時可將該相電纜捆扎固定在同相母排(線)上，嚴禁將不同相電纜捆扎在一起；
⑷安裝時嚴禁手提電纜.同時要注意避免高壓電纜被銳器割破。
