概述：
      小電流接地選線裝置是針對我國中壓電網大多數是小電流接地系統（也即中性點非有效接地系統），當發生單相接地故障時，規程雖允許帶故障運行2小時，但由于過電壓危害緣，仍可能引發事故。供配電系統故障統計表明，單相接地故障發生的概率占66％以上，因此迅速確定單相接地時的接地位置對供配電系統的可靠運行意義重大。
      我公司研制的微機小電流接地選線裝置采用的微處理器具有功能強大的改進型哈佛結構和數字信號處理器計算功能，因此可以利用DSP高速、重復的數據處理能力實現傅立葉分析，通過對電壓互感器和電流互感器二次電氣值的采集、判斷，及時準確地對電網接地故障進行分析，并采取相應的報警動作，同時利用微處理器的強大邏輯運算能力快速實現液晶顯示、故障報警、遠程通信和數據保護等功能。
功能及特點
      模塊化設計，結構緊湊，技術先進，高速DSP核處理器使運算實時性和動作準確性得以保證；
      實時監控電壓電流參數，對系統出現的接地故障能夠做出準確判斷；
      工業標準的RS-485通訊接口以及MODBUS通訊規約，可以向上位機傳送系統的運行狀態；
      故障追憶功能，顯示近20次歷史故障記錄，存儲容量可以進行擴展；
      具有良好的電磁兼容性，適合在強電磁干擾復雜環境中應用；
      雙硬件看門狗電路確保軟件運行的可靠性；
      中文圖形液晶顯示，運行狀態清晰，菜單式操作，方便易用。
按鍵說明
      ↑↓←→：菜單選擇和參數調整按鍵；
      確認： 進入下級菜單和確認參數設定按鍵；
      取消： 返回上級菜單和取消參數設定按鍵；
      復位： 系統重新啟動按鍵。
工作原理：

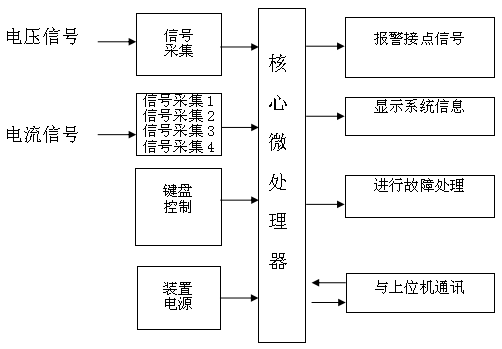

      小電流接地選線裝置是基于電壓互感器和電流互感器提供的信號而設計的產品。裝置總體結構如下圖所示：主要由微處理器模塊、按鍵顯示模塊、信號輸入模塊、信號輸出模塊和電源模塊構成。
