、溫度
、風速等;
具有RS485通訊接口，使用ModBus-RTU通訊協議;
多種供電方式(DC24V
、AC/DC220V、DC880V)可選擇
，適用于家用屋頂太陽能或?qū)Ｗ⒐夥娬緫?yīng)用;
可根據客戶需求配用國內外知名品廠家的元件
。

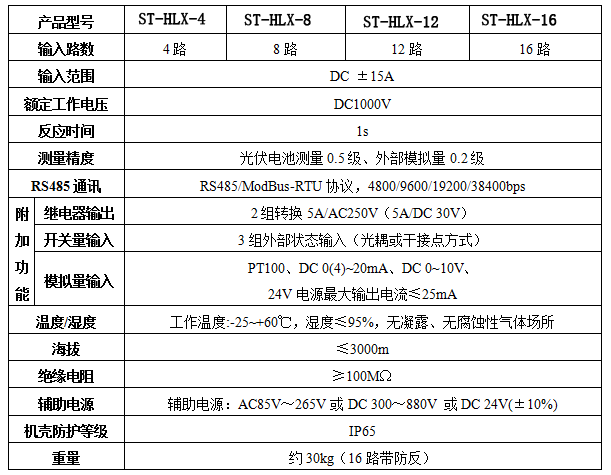

技術參數：
注：帶防反功能的匯流箱只能選擇“TR、T”穿孔式光伏匯流采集裝置
應用領域分析：
我司的光伏匯流箱具有多種供電方式(DC880V
、AC/DC220V
、DC24V)滿足不同應用場合的需求，如：大型光伏電站
、分布式發電
、家庭屋頂光伏發電、薄膜發電等
。通過多匯一的方式
，減少了系統連線，提高了系統的可靠性
。在大型光伏電站中，匯流箱自帶的標準通訊接口可以通過后臺軟件系統連接
，數據上傳后
，專業維護人員可以實時觀察到各個匯流箱的運行狀態，如果發生故障
，可快速定為故障點
。
應用方案：
新疆某60MW光伏并網發電項目為國家光伏重點項目，整個項目設計原則為“集中安裝建設
、方陣化設計
、多支路上網”，其中為了簡化方陣連線
，從現場施工成本考慮
，配置16匯1出光伏匯流箱。根據《CNCACTS 0001–2011A(CGCGF 037 2014)匯流設備技術規范》中5.2.4.1的規定
，所以匯流箱熔斷器選擇為8.2(電池板峰值電流)*1.5約為12A,匯流箱總電流為12*16為192A
，所以使用200A的斷路器
。因此
，每個500kWp陣列配ST-HLX-16智能光伏匯流箱5臺，總計300臺
。
