額定參數：
1、裝置電源： DC220V或DC110V或AC220V
2、額定交流數據：
a) 相電壓          100/√3 V
b) 線路抽取電壓   100 V 或 100/√3V

c) 交流電流      5A或1A（訂貨注明）
d) 額定頻率      50Hz
3、功率消耗：
a) 直流回路      正常工作時：不大于10W
                 動作時：    不大于15W
b) 交流電壓回路  每相不大于0.5VA
c) 交流電流回路  額定電流為5A時：每相不大于1VA
                      額定電流為1A時：每相不大于0.5VA
4、狀態量電平：      220V或110V（訂貨注明）
主要技術性能
1、采樣回路精確工作范圍
      電壓：0.5 V～120V
      電流：0.08In－20In
2、接點容量
      信號回路接點載流容量  400VA
      信號回路接點斷弧容量  60VA
3、各類元件精度
      電流元件：        <3%
      電壓元件：        <3%
      檢同期角度：        <1
      時間元件：        0s-1s時，誤差不超過25ms；
                           1s以上時，誤差不超過<±2.5％；
      頻率偏差：        <0.02Hz
      滑差定值：        <5%
4、整組動作時間(包括繼電器固有時間)
      速動段的固有動作時間：1.2倍整定值時測量，不大于30ms
5、暫態超越   不大于5%

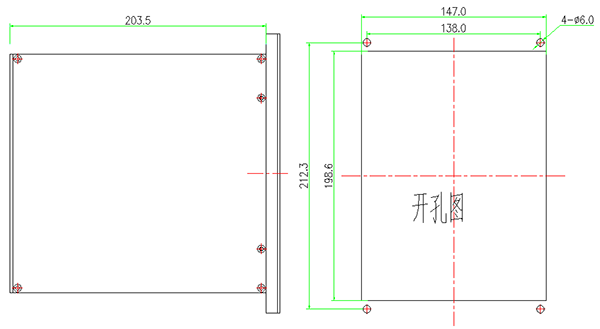

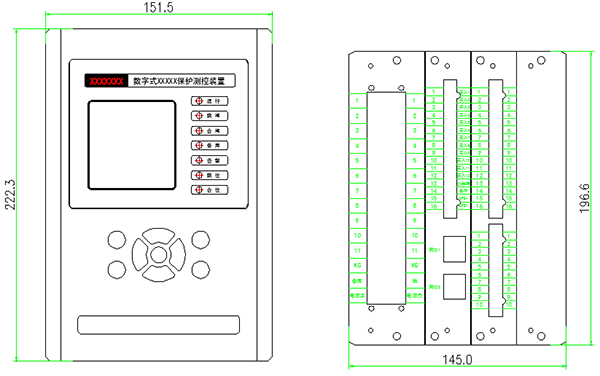

裝置開孔尺寸圖：
