產品適用范圍：
ST-HWG900微機綜合保護測控裝置適用于工業和民用20kV及以下電壓等級的線路
、廠用變及電動機的保護和測控
，用戶可根據需要自行切換線路
、廠用變或電動機保護程序
。
產品主要針對環網柜設計
，也可用于普通開關柜
，體積小
、深度淺、具有完整的電流保護
、電壓保護
、開關量輸入（可編程設置出口為跳閘或告警）、繼電器輸出和通訊功能
。
產品特點
超小型體化鋁合金機箱
。
32位CPU，16位AD
，實現每周波36點采樣
。
采樣精度高，電流精度為0.5%
，電壓精度為0.5%。
交直流寬范圍輔助電源
，工作范圍為AC/DC85～265V（也可定制DC24V
、DC48V）。
8路開關量（其中4路可設置為非電量開入使用）
，無源接點輸入
。
4路繼電器輸出。
中文寬溫液晶顯示
，分辨率為128×64
。
路RS485通訊接口，支持多種通訊協議如南自94
，MODBUS等
。
整機靜態功耗小于5W。
高抗干擾性
，通過6項電磁兼容認證（快速瞬變
、靜電放電、浪涌抗擾度等）
。
主要功能：
ST-HWG900保護裝置著重于配電系統的運行設備的保護
、遙測、遙控等
，提供完善的保護測控功能
，兼顧不同地區、不同需求用戶要求，大化做到調試簡單
、使用方便
、維護工作量小等。按照使用場合分為線路保護
、廠用變壓器保護
、電動機保護三種。
保護功能： 保護裝置按照配電保護裝置要求配有完整的保護功能
，般情況下不具有輸變電系統特有的保護功能
，如同期重合閘，方向保護等
。
測控功能： 提供測量級系統參數的測量功能
，測量精度于同級別的測量?jī)x表，但不可作為計量用
；本系統裝置主要采用兩表法
，除提供基本測量參數如電流、電壓等
，還提供 有功功率
、無功功率、功率因數等參數的測量
，在設置中修改了CT和PT變比后還可顯示次值
，可取代數字式測量?jī)x表。
通訊： ST-HWG900裝置提供標準的RS485通訊接口和MODBus通訊協議
，方便組網和進行信息傳輸
。
遙信、遙測：可上送開關量狀態
、保護功能壓板狀態
、定值區號及事故告警類遙信。同時配置了開關的遙控分
、合閘
，保護功能軟壓板的投退，及保護定值的修改
、定值區切換
。
人機界面： ST-HWG900裝置采用液晶顯示器和簡化的操作按鍵作為人機對話手段，菜單內容采用中文形式
。
線路保護測控裝置
三段式過流保護（可選閉鎖過流）
兩段式零序電流保護
過負荷保護
重合閘
加速保護
反時限過流保護
充電保護
低電壓保護
過電壓保護
低頻保護
PT斷線
I
、U、P
、Q
、cosφ、Hz、8路開關量采集
技術參數：
|
序號
|
主要參數
|
功能
|
應用
|
|
1
|
輔助工作電源
|
電源
|
AC/DC85V～265V/50Hz
|
|
輸入誤差
|
－20％～＋15％
|
|
功耗
|
正常運行≤5W；裝置動作≤10W
|
|
2
|
電流輸入
|
額定值In
|
5A/1A
|
|
測量范圍
|
保護電流：0～20
測量電流：0～1.2
|
|
功耗
|
不大于0.5VA
|
|
3
|
電壓輸入
|
額定值Un
|
120V
|
|
測量范圍
|
0～1.2
|
|
功耗
|
不大于0.5VA
|
|
4
|
電參量誤差
|
電流
|
不大于0.5%
|
|
電壓
|
不大于0.5%
|
|
測量頻率
|
0.05Hz
|
|
保護頻率
|
0.1Hz
|
|
功率
|
1%
|
|
5
|
保護功能時間誤差
|
定時限保護
|
不大于±50ms
|
|
反時限保護
|
不大于±50ms或1%
|
|
重合閘保護
|
不大于±60ms
|
|
6
|
開關量輸入
|
通道數
|
8路
|
|
輸入方式
|
無源接點輸入
|
|
開關量電壓
|
光電隔離，隔離電壓2500V
|
|
7
|
接點輸出
|
通道數
|
4路
|
|
工作電壓
|
AC250V/16A
|
|
隔離方式
|
光電隔離，隔離電壓2500V
|
|
8
|
通訊接口
|
通訊接口
|
標配1路RS485
|
|
隔離類型
|
光電隔離，帶防雷功能
|
|
波特率
|
1200bps～9600bps
|
|
通訊規約
|
Modbus
|
正常工作大氣參數：
|
序號
|
主要參數
|
應用
|
|
1
|
正常工作溫度
|
-10℃～+55℃
|
|
2
|
極限工作溫度
|
-25℃～+70℃
|
|
3
|
相對濕度
|
5％～95％
|
|
4
|
大氣壓力
|
60kPa～106kPa
|
|
5
|
防護等級
|
IP50
|

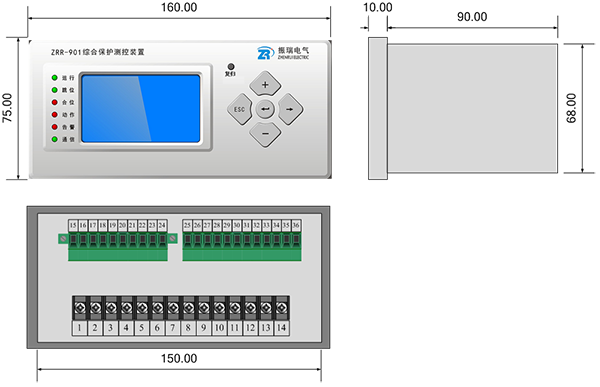

外形尺寸圖（單位：mm）
開孔安裝尺寸圖（單位：mm）
