二、技術指標

工作電源 AC/DC 220V或指定        工作電流：＜30mA

工作溫度：－10～＋50℃           工作濕度：≤95％RH

介質強度：≥AC2000V              絕緣性能：≥100MΩ

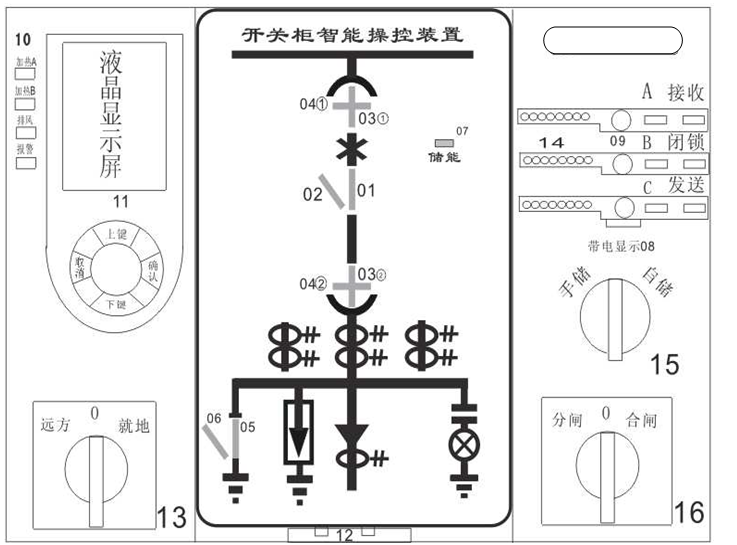

裝置效果圖與開孔尺寸

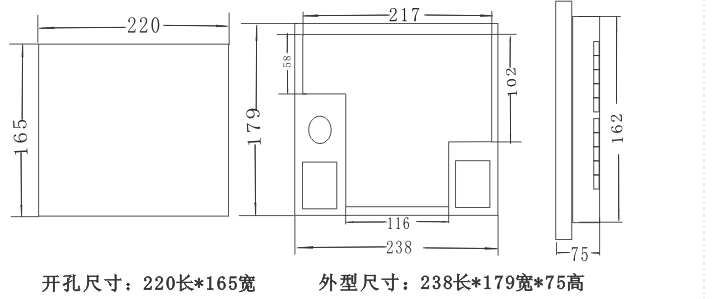

裝置開孔尺寸圖

2）、無線溫度傳感器尺寸及參數

安裝尺寸圖：（單位：mm）

尺寸：W 43× L 350 ×H 20

特點及參數

1.耐溫(-180℃～+250℃)阻燃材料制作塑膠表帶殼體，防水。

2.體內的熱敏傳感器與接點體緊密接觸，能準確測量實時溫度。

3.內模塊發射距離為20～30米。

4.測溫范圍-20℃～150℃。

3）、安裝

測溫發射模塊，分別安裝在開關柜進線室和出線室的母排上，安裝方式為捆綁式安裝。

①.把表帶狀的測溫模塊放在被測物體上。

②.把表帶狀的測溫模塊的一端穿過另一端。

③.直到表帶狀的測溫模塊緊緊地套在被測物體上。

④.把延長部分的表帶剪掉。

⑤.安裝時柜體要停電。

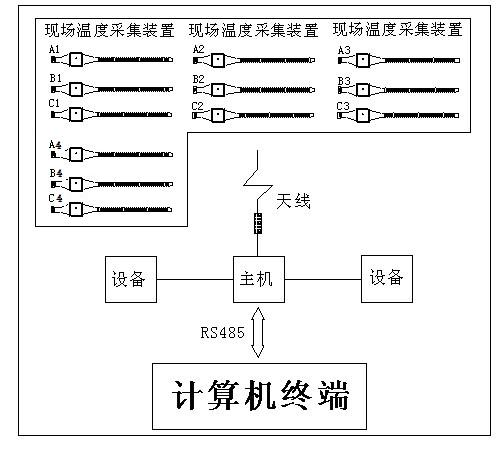

4）、無線測溫示圖如下：

①、3路無線測溫發射模塊：顏色為（黃、綠、紅），標號為（A1、B1、C1）。

（3點測溫示意圖）

②、6路無線測溫發射模塊：顏色為（黃、綠、紅），進線室為（A1、B1、C1），出線室為（A2、B2、C2）。

（6點測溫示意圖）

③、9路無線測溫發射模塊：顏色為（黃、綠、紅），分別標識為（A1、B1、C1）；（A2、B2、C2）；（A3、B3、C3）。

（9點測溫示意圖）

④、12路無線測溫發射模塊：顏色為（黃、綠、紅），分別標識為（A1、B1、C1）；（A2、B2、C2）；（A3、B3、C3）；（A4、B4、C4）。

（12點測溫示意圖）

三、裝置操作說明

按鍵說明：

l ▲：根據液晶屏所顯示的菜單項標號向上選擇相應的功能；所要調整的參數值加1。

l ▼：根據液晶屏所顯示的菜單項標號向下選擇相應的功能；所要調整的參數值減1。

l ENT：根據液晶屏所顯示的菜單項標號選擇相應的功能。

l ESC：返回上一級菜單。

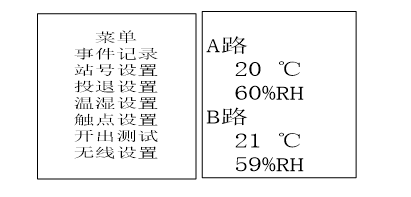

1.裝置通電開機后液晶屏顯示如下界面，時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間，請參考下面提及的步驟進行設置。裝置開機界面顯示2路溫濕度實時值和觸點測溫數據如下圖所示：

裝置主菜單如下圖所示：

在菜單界面按▲▼選中子菜單會高亮顯示，按ENT鍵進入選中所在菜單項。

2.通信站號設置：裝置出廠默認站號為01。如需更改，在主菜單界面選擇進入，按裝置面板上的按▲▼鍵加減，進入如下圖的設置界面。每按一次▲鍵，站號加1，每按一次▼鍵，站號減1，設置完畢后按ENT鍵保存并返回主菜單。注意：在通信過程中請勿更改站號。

備注：此功能為選配功能，訂貨時需做說明。以便于我們調試與生產謝謝配合！

3.溫濕設置：客戶可根據現場環境設置溫濕度上限、下限值。裝置最多可帶2路溫濕度傳感器及負載輸出接點（傳感器與負載輸出接點相對應），用戶在出廠時未指定加熱/除濕輸出的上下限時則按： 當環境濕度≥85%±5%RH或其溫度≤5℃±2℃時，啟動加熱；當環境濕度≤80%±5%RH且溫度≥10℃±2℃時，停止加熱；當環境溫度≥45℃時，無條件停止加熱；如需更改定值請按如下操作，界面如下：

每按一次▲鍵，選擇定值加1，每按一次▼鍵，選擇定值減1，按ENT鍵ENT當先定值并且進入下一項設置。所有定設置完成后按ENT鍵保存返回，按ESC鍵返回不保存。

備注：溫濕度上限、下限設置方法相同

4.投退設置：客戶可根據現場關閉或打開裝置一些功能

選中開、關均以高亮顯示，按ENT鍵即可。

5.開出測試：客戶可根據現場調試需要輸出開出點以測試線路完好

選中開、關均以高亮顯示，按ENT鍵即可。

6.無線設置：設置裝置無線測溫參數

四、使用方法

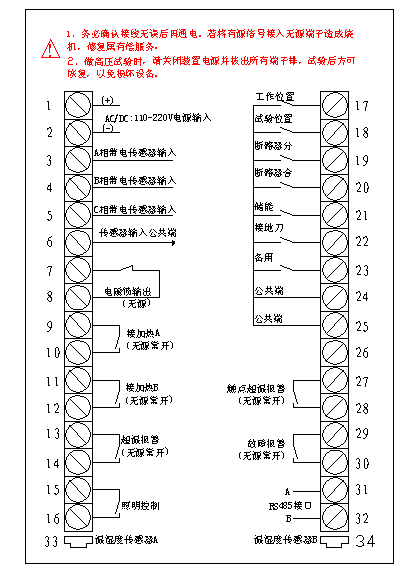

按端子的按配置功能接好線，并校對準確后通電；

將各開關量輸入端與公共端短接一下，對應功能的指示應正常動作；

帶電指示各個輸入端分別接上對應的高壓帶電傳感器，某相高壓試驗時，對應的帶電指示燈亮，有閉鎖功能時閉鎖燈亮，閉鎖有效，閉鎖輸出觸點動作；高壓斷開后帶電指示燈滅，閉鎖解除，解鎖燈亮，閉鎖輸出觸點復位。（如用市電試驗，則請在輸入端串聯0.1uF/275V電容或30K/2W電阻。）

溫濕度控制模擬：

①加熱除濕功能實驗：只需對傳感器哈氣，負載便會啟控。

②固定溫度實驗：當環境溫度≤5℃±2℃時啟動負載。

五、運輸與貯存

開關柜智能狀態模擬顯示儀運輸和拆封不應受到劇烈沖擊，應根據GB/T15464《儀器儀表包裝通用技術條件》的規定運輸和儲存。

貯存開關柜智能狀態模擬顯示儀應在原包裝內，保存環境溫度為0℃～＋40℃，相對濕度不超過85％，空氣中無腐蝕性氣體。

六、通訊

本裝置采用類MODBUS（RTU模式）通訊規約，RS-485通信方式, 波特率為9600bps，1位起始位,8位數據位，無校驗，1位停止位，即1字節數據共10比特位。裝置出廠時站號設置為01，用戶可根據現場情況重新設置。

1、主站查詢狀態命令。

主站查詢實時開關量狀態下行報文格式（共8字節）
裝置站號	功能碼	起始地址		數據長度(字數)		CRC16校驗碼
01	03H	00H	00H	00H	00H	低8位	高8位

回復報文格式
1	Add	裝置地址
2	03	命令字
3	09	數據長度
4	A相帶電狀態字	0x01:帶電；0x00:不帶電
5	B相帶電狀態字	0x01:帶電；0x00:不帶電
6	C相帶電狀態字	0x01:帶電；0x00:不帶電
7	接地刀狀態字	0x01:刀合；0x00:刀分
8	儲能狀態字	0x01:已儲能；0x00:未儲能
9	斷路器合狀態字	0x01:斷路器合；0x00:斷路器未合；
10	斷路器分狀態字	0x01:斷路器分；0x00:斷路器未分；
11	試驗位置狀態字	0x01:試驗位置；
12	工作位置狀態字	0x01:工作位置；
13	CRC 底	CRC校驗低8位
14	CRC 高	CRC校驗高8位

說明:主站下發此報文可以實時讀取開關狀字

例如：主站下發： 01 03 00 00 00 00 45 CA

從機回復： 01 03 09 01 01 01 00 01 01 00 00 01 46 7F

2、注意事項

l 建議在連接本裝置的485總線上的MODBUS幀速不大于3幀/秒。

l 建議同一條通信總線上只連接本公司產品。

l 若要更改裝置站號，建議先停止后臺通信。
