三、特高頻局放傳感器
結構及參數
型特高頻傳感器采用傳感采集一體化的設計
，安裝在開關柜內，壁掛式安裝,
根據具體情況可以選擇安裝在儀表室、手車室
、母線室或者電纜室
。傳感器照片如圖2所示。

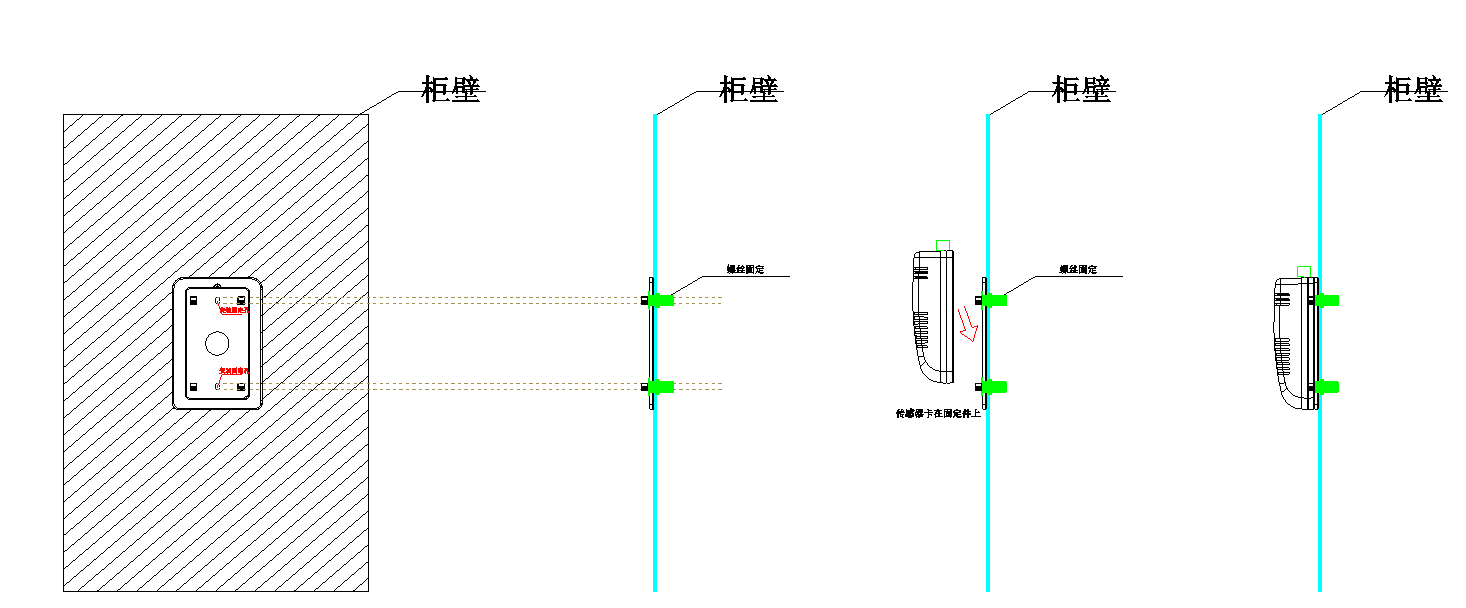

3.1特高頻傳感器的安裝：
1
、從特高頻傳感器的背面向下推
，取下傳感器固定背板。
2
、按照下圖
所示尺寸，在安裝位置打相距81mm的2個5mm孔
，用螺絲固定上背板
。
3、固定好背板后
，把傳感器掛上即可
。
圖2 高頻局放傳感器 圖3 傳感器安裝圖示
3.2傳感器技術參數：
1 檢測信號帶寬：300MHz~2000MHz
；
2 檢測信號動態范圍：60db
3 檢測靈敏度：-65dbm
4 脈沖的時間分辨率為10μs
5電源電壓：+12VDC
6電源電流：200mA
7工作溫度：-20℃到+75℃
8安裝方式：壁掛式
9外形尺寸：125mm*85mm*40mm
四、無線測溫傳感器參數
4.1觸點測溫單元結構
無線測溫在線檢測裝置由無線測溫接收端
、測溫發射模塊
、測溫采集接收模塊（已組裝接受端內）及外置天線。
4.2無線溫度傳感器尺寸及參數
安裝尺寸圖：（單位：mm）
尺寸：W 43× L 350 ×H 20
特點及參數
a.耐溫(-180℃～+250℃)阻燃材料制作塑膠表帶殼體
，防水
。
b.體內的熱敏傳感器與接點體緊密接觸
，能準確測量實時溫度
。
c.內模塊發射距離為20～30米。
d.測溫范圍-55℃～125℃
。
e.溫度測量精度： ±1℃ 。
f.無線觸點測溫范圍：-55℃～＋125℃。
h.溫度測量周期時間：5S 。

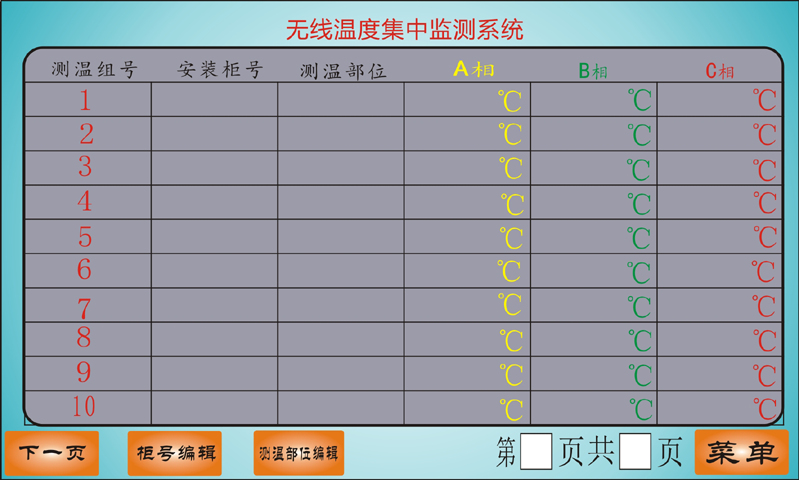

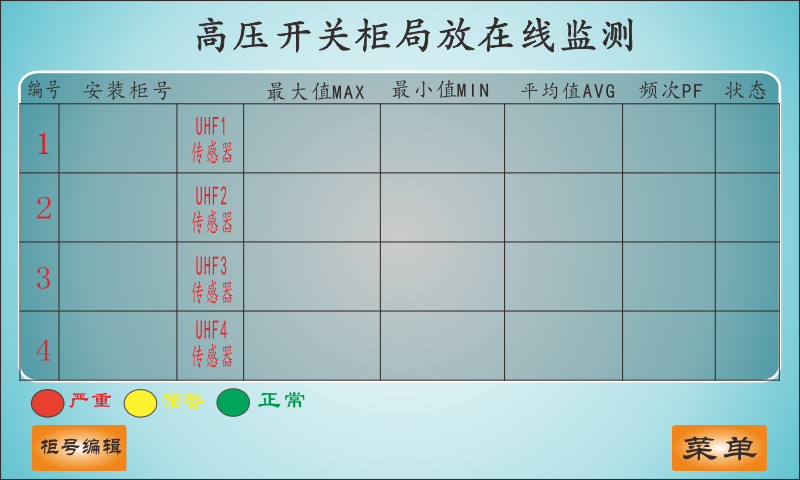

5.4-1裝置通電開機后液晶屏顯示如下界面
，時鐘逐秒跳動表示裝置正在運行。如果顯示的并不是當前日期和時間
，請參考下面提及的步驟進行設置
。

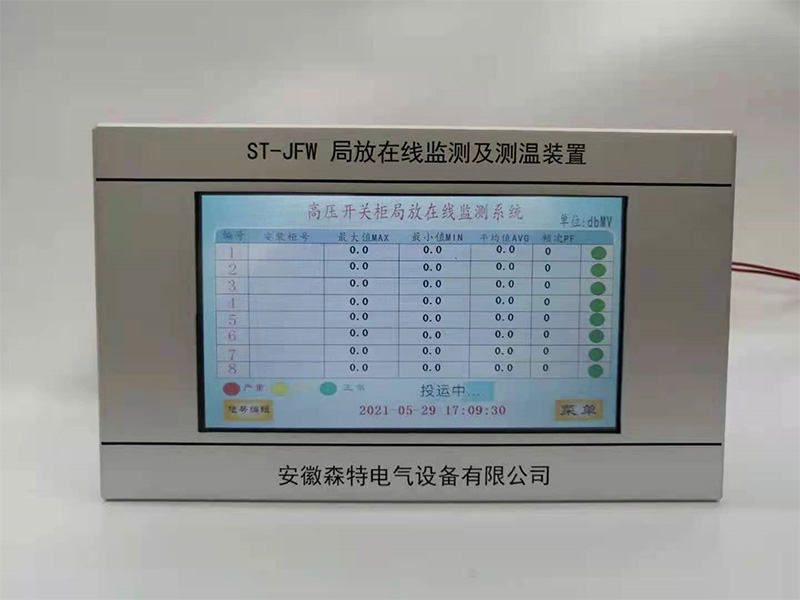

開機主界面如下：

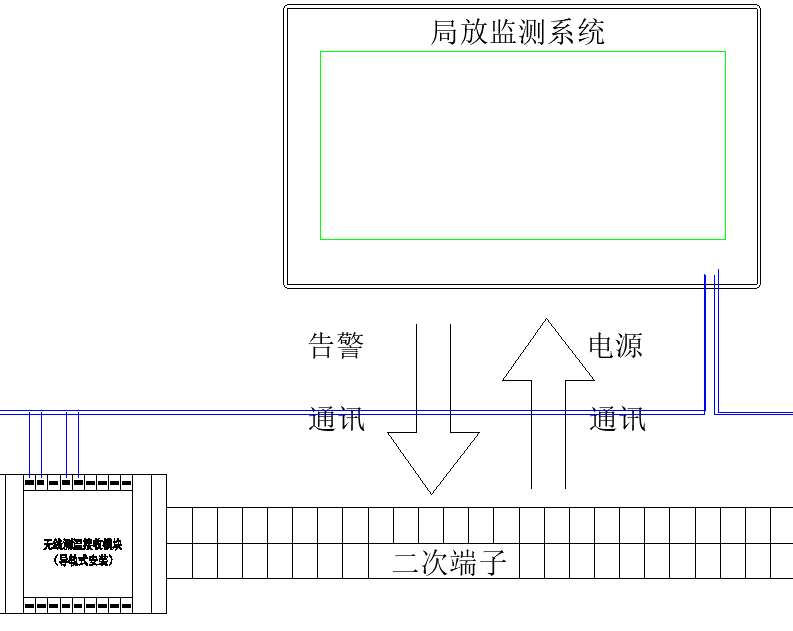

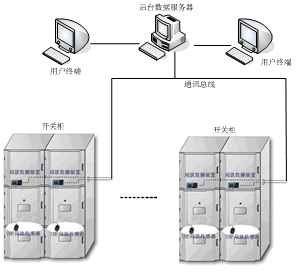

圖 6 設備安裝示意圖

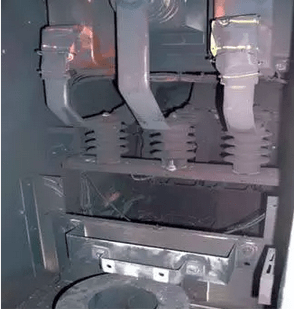

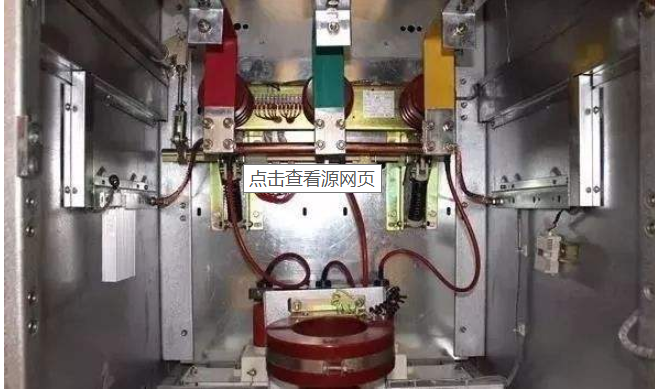

圖7 無線測溫模塊安裝圖
